آموزش کار با فنر جمع کن کمک‌فنر | جمع کردن ایمن فنر در ۸ مرحله
نحوه استفاده از فنر جمع کن در ظاهر ساده است: دو قلاب روی فنر، چند دور چرخاندن پیچ و تمام. اما فنر کمک حتی وقتی از خودرو جدا شده، انرژی زیادی در خودش نگه داشته است. یک اشتباه کوچک، مثل قلاب کردن روی حلقه‌های کم یا باز کردن مهره کمک قبل از آزاد شدن فشار، می‌تواند فنر را با سرعت پرتاب کند. در این راهنما مرحله‌به‌مرحله می‌بینید فنرجمع‌کن را چطور نصب و استفاده کنید، چه اشتباهاتی باعث حادثه می‌شوند و برای کار شما کدام مدل مناسب‌تر است.
برای استفاده از فنر جمع کن، ابتدا مجموعه کمک‌فنر را از خودرو جدا و مهار کنید. دو فنرجمع‌کن را روبه‌روی هم روی بیشترین تعداد حلقه ممکن قلاب کنید و پیچ‌ها را به نوبت و چند دور چند دور بچرخانید تا فشار فنر از روی نشیمنگاه بالایی برداشته شود. فقط در این حالت مهره بالای کمک را باز کنید؛ باز کردن آن روی فنر تحت فشار بسیار خطرناک است.
چک‌لیست سریع جمع کردن فنر کمک فنر:
- کمک را از خودرو باز و موقعیت قطعات را علامت‌گذاری کنید.
- رزوه و قلاب‌های فنر جمع کن را بازرسی و گریسکاری کنید.
- بدنه کمک را در گیره با فک نرم مهار کنید.
- دو فنر جمع کن را روبه‌روی هم روی بیشترین حلقه ممکن قلاب کنید.
- به نوبت و چند دور چند دور سفت کنید.
- وقتی توپی بالای کمک لق شد، متوقف شوید.
- مهره بالای کمک را با نگه داشتن میله باز کنید.
- بعد از مونتاژ، مهره را با ترکمتر ببندید و فنر جمع کن را یکنواخت شل کنید.
فنر جمع کن چیست و چه کاربردی دارد؟
فنر جمع کن ابزاری تخصصی برای فشرده کردن کنترل‌شده فنر لول سیستم تعلیق خودرو است. با استفاده از این ابزار، می‌توان فشار فنر را در شرایط کنترل‌شده مدیریت کرد تا امکان سرویس یا تعویض قطعات مجموعه کمک‌فنر فراهم شود.
مهم‌ترین کاربردهای فنر جمع کن عبارت‌اند از:
- تعویض فنر لول سیستم تعلیق
- تعویض کمک‌فنرهای دارای مجموعه فنر و کمک یکپارچه
- تعویض توپی و بلبرینگ بالای کمک
- تعویض گردگیر و ضربه‌گیر لاستیکی
- انتقال فنر از مجموعه کمک‌فنر قدیمی به مجموعه جدید
روش باز کردن مجموعه کمک‌فنر در خودروهای مختلف یکسان نیست. بنابراین، پیش از شروع کار باید دستورالعمل تعمیراتی همان خودرو و راهنمای سازنده فنر جمع کن بررسی شود.
توجه: فنر جمع کن با سوپاپ جمع کن متفاوت است. سوپاپ جمع کن برای فشرده‌سازی فنرهای کوچک سوپاپ داخل سرسیلندر استفاده می‌شود. همچنین ابزار جمع کردن فنرهای ترمز کاسه‌ای کاربرد جداگانه‌ای دارد و جایگزین فنر جمع کن کمک‌فنر نیست.

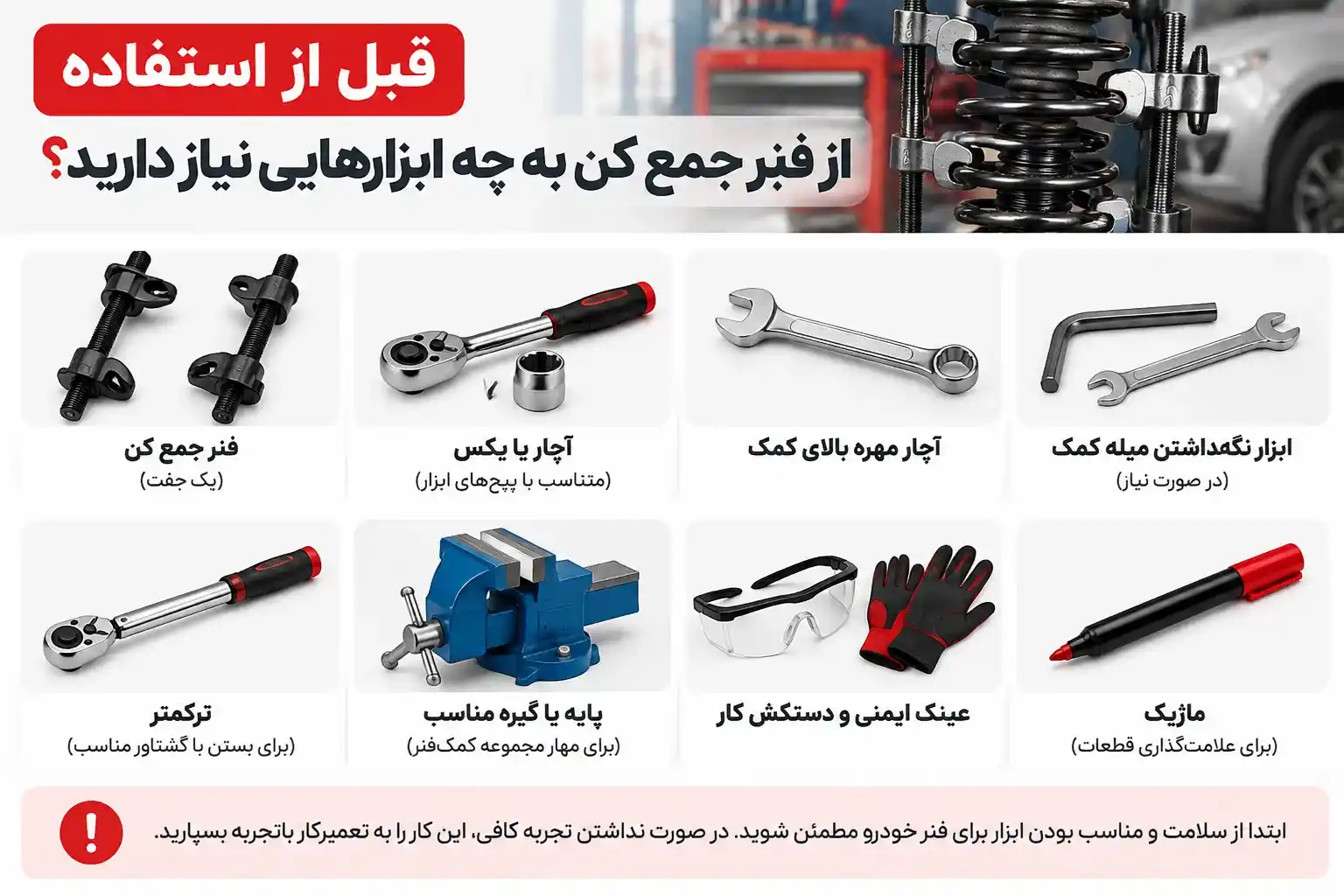

قبل از استفاده از فنر جمع کن به چه ابزارهایی نیاز دارید؟
برای انجام کار، ابزار و تجهیزات مناسب را از قبل آماده کنید:
- یک جفت فنر جمع کن سالم و متناسب با فنر خودرو
- آچار بکس متناسب با پیچ‌های ابزار
- آچار مناسب مهره بالای کمک
- ابزار نگه‌داشتن میله کمک، در صورت نیاز و مطابق دستورالعمل سازنده
- ترکمتر برای بستن اتصالات با گشتاور تعیین‌شده
- پایه یا تجهیزات مناسب برای مهار مجموعه کمک‌فنر
- عینک ایمنی و تجهیزات حفاظت فردی
- ماژیک برای علامت‌گذاری موقعیت قطعات
پیش از شروع، مطمئن شوید ابزار انتخابی برای ابعاد، شکل و نیروی فنر موردنظر مناسب است. اگر تجربه کافی در کار با فنرهای تحت فشار ندارید، انجام این کار را به تعمیرکار مجهز و باتجربه بسپارید.

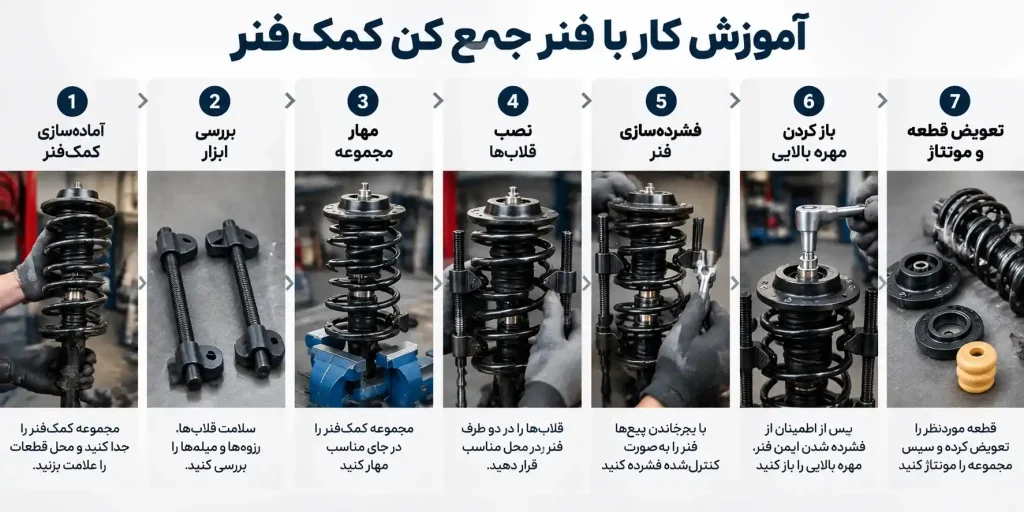

مراحل کار و نحوه استفاده از فنر جمع کن دستی
مراحل زیر یک راهنمای کلی برای کار با فنر جمع کن دستی دوقلابه و مجموعه‌های فنر و کمک‌فنر سازگار با آن است. شکل قلاب‌ها، روش مهار و ترتیب عملیات ممکن است بین ابزارها و خودروهای مختلف متفاوت باشد؛ دستورالعمل سازنده در اولویت قرار دارد.
مرحله اول: جدا کردن مجموعه کمک‌فنر
ابتدا مجموعه کمک‌فنر را مطابق دستورالعمل تعمیراتی خودرو جدا کنید. پیش از باز کردن قطعات، موقعیت اجزایی مانند نشیمنگاه فنر و توپی بالای کمک را علامت‌گذاری کنید تا هنگام مونتاژ، جهت قرارگیری قطعات قابل تشخیص باشد.
نکته: جدا کردن مجموعه از خودرو به‌معنای آزاد شدن فشار فنر نیست. فنر ممکن است همچنان انرژی قابل‌توجهی ذخیره کرده باشد.
مرحله دوم: بررسی سلامت فنر جمع کن
پیش از نصب ابزار، رزوه‌ها، میله‌ها، قلاب‌ها و اجزای نگه‌دارنده را بررسی کنید. وجود ترک، تاب‌خوردگی، تغییر شکل، رزوه آسیب‌دیده یا قلاب فرسوده می‌تواند ایمنی کار را کاهش دهد.
اگر ابزار دارای قفل یا پین ایمنی است، سلامت و عملکرد آن را طبق راهنمای سازنده بررسی کنید. روان‌کاری نیز باید فقط مطابق دستورالعمل همان ابزار انجام شود.
مرحله سوم: مهار ایمن مجموعه کمک‌فنر
مجموعه کمک‌فنر باید با تجهیزات مناسب و مطابق دستورالعمل سازنده مهار شود. از وارد کردن فشار نامناسب به میله کمک، سطوح حساس یا قطعاتی که برای تحمل نیروی گیره طراحی نشده‌اند خودداری کنید.
محیط کار باید خلوت باشد و هیچ فردی در مسیر احتمالی حرکت فنر یا قطعات قرار نگیرد.
مرحله چهارم: نصب صحیح قلاب‌ها
قلاب‌های فنر جمع کن باید در موقعیت تعیین‌شده توسط سازنده قرار بگیرند و به‌طور کامل روی فنر بنشینند. در مدل‌های دستی دوقلابه، نصب متقارن اهمیت زیادی دارد؛ زیرا قرارگیری نامناسب می‌تواند موجب کج شدن فنر یا لغزش قلاب شود.
قبل از اعمال نیرو، بررسی کنید که:
- ابزار با ابعاد و شکل فنر سازگار باشد.
- قلاب‌ها به‌طور کامل در محل مجاز قرار گرفته باشند.
- قفل‌های ایمنی، در صورت وجود، به‌درستی درگیر شده باشند.
- هیچ قطعه‌ای کج، لق یا در معرض لغزش نباشد.
اگر امکان نصب صحیح قلاب‌ها وجود ندارد، از اعمال نیرو خودداری کنید و ابزار مناسب‌تری انتخاب کنید.
مرحله پنجم: فشرده کردن کنترل‌شده فنر
فشرده‌سازی باید مطابق روش تعیین‌شده در دفترچه ابزار و به‌صورت کنترل‌شده انجام شود. در مدل‌های دستی که سازنده اجازه استفاده نوبتی از دو سمت را داده است، حفظ تعادل دو طرف اهمیت دارد.
از وارد کردن ضربه، استفاده از ابزارهای محرک غیرمجاز یا اعمال نیروی بیش از ظرفیت فنر جمع کن خودداری کنید. اگر قلاب جابه‌جا شد، فنر کج شد یا صدای غیرعادی شنیدید، کار را متوقف کنید و به مجموعه تحت فشار دست نزنید.
مرحله ششم: اطمینان از آزاد شدن فشار روی قطعات
باز کردن مهره بالای کمک فقط زمانی مجاز است که فشار فنر به‌طور ایمن و کامل از قطعات مربوطه برداشته شده باشد و روش سازنده اجازه ادامه کار را بدهد.
لق شدن ظاهری یک قطعه به‌تنهایی برای تأیید ایمنی کافی نیست. اگر درباره وضعیت فشار فنر اطمینان ندارید، مهره را باز نکنید و از تعمیرکار متخصص کمک بگیرید.
مرحله هفتم: تعویض قطعه و مونتاژ مجدد
پس از آزاد شدن ایمن فشار، قطعه موردنظر مطابق دستورالعمل تعمیراتی خودرو تعویض می‌شود. هنگام مونتاژ، موقعیت صحیح فنر در نشیمنگاه و جهت قرارگیری قطعات باید بررسی شود.
مهره‌ها و اتصالات باید با گشتاور تعیین‌شده توسط سازنده خودرو بسته شوند. پس از آن، فنر جمع کن باید طبق دستورالعمل سازنده و به‌صورت کنترل‌شده آزاد شود. پیش از خارج کردن ابزار، مطمئن شوید فنر و قطعات مربوطه به‌درستی در محل خود قرار گرفته‌اند.
پس از نصب مجموعه روی خودرو، بررسی زوایای چرخ و انجام تنظیمات لازم باید مطابق دستورالعمل تعمیراتی همان خودرو صورت بگیرد.
مهم‌ترین نکات ایمنی هنگام استفاده از فنر جمع کن
فنر لول تحت فشار می‌تواند نیروی زیادی آزاد کند. رعایت نکات زیر برای کاهش خطر ضروری است.
کارهایی که باید انجام دهید
- پیش از هر بار استفاده، سلامت ابزار و قلاب‌ها را بررسی کنید.
- از ابزار متناسب با ظرفیت و ابعاد فنر استفاده کنید.
- دستورالعمل سازنده ابزار و خودرو را رعایت کنید.
- از عینک ایمنی و تجهیزات حفاظت فردی مناسب استفاده کنید.
- محدوده کار را از افراد غیرمرتبط خالی نگه دارید.
- در صورت مشاهده تغییر شکل، لغزش یا صدای غیرعادی، کار را متوقف کنید.
کارهایی که نباید انجام دهید
- برای جمع کردن فنر از سیم، تسمه یا جک به‌عنوان جایگزین ابزار تخصصی استفاده نکنید.
- مهره بالای کمک را پیش از آزاد شدن ایمن فشار فنر باز نکنید.
- از فنر جمع کن دارای قلاب ترک‌خورده یا رزوه آسیب‌دیده استفاده نکنید.
- ظرفیت مجاز ابزار را نادیده نگیرید.
- بدون تأیید سازنده، از بکس بادی یا ابزار ضربه‌ای برای چرخاندن پیچ فنر جمع کن دستی استفاده نکنید.
- هنگام تحت فشار بودن فنر، برای نگه داشتن قلاب یا اصلاح موقعیت آن با دست اقدام نکنید.
اشتباهات رایج هنگام کار با فنر جمع کن
۱. انتخاب ابزار نامناسب
هر فنر جمع کنی برای همه خودروها مناسب نیست. طول ابزار، شکل قلاب، قطر فنر و ظرفیت مجاز باید با یکدیگر سازگار باشند.
۲. نصب ناقص قلاب‌ها
قرارگیری ناقص قلاب یا تماس نامناسب آن با فنر می‌تواند خطر لغزش را افزایش دهد. پیش از اعمال نیرو، نصب صحیح ابزار را بررسی کنید.
۳. فشرده‌سازی نامتقارن
در ابزارهایی که برای فشرده‌سازی دوطرفه طراحی شده‌اند، برهم خوردن تعادل می‌تواند موجب کج شدن فنر و جابه‌جایی قلاب‌ها شود.
۴. باز کردن زودهنگام مهره بالای کمک
این خطا بسیار خطرناک است؛ زیرا فنر ممکن است هنوز نیروی قابل‌توجهی به قطعات وارد کند. پیش از باز کردن مهره، باید وضعیت مجموعه طبق روش ایمن سازنده تأیید شود.
۵. استفاده از ابزار آسیب‌دیده
رزوه فرسوده، قلاب تغییرشکل‌یافته یا میله تاب‌دار می‌تواند عملکرد ابزار را مختل کند. قطعه آسیب‌دیده را از چرخه استفاده خارج کنید.
۶. بی‌توجهی به گشتاور بستن اتصالات
بستن اتصالات بدون رعایت مقدار تعیین‌شده توسط سازنده ممکن است موجب لقی یا آسیب قطعات شود. برای اتصالاتی که مقدار گشتاور مشخص دارند، از ترکمتر مناسب استفاده کنید.
اگر قلاب فنر جمع کن جابه‌جا شد چه کنیم؟
در صورت جابه‌جایی قلاب، کج شدن فنر یا مشاهده هرگونه ناپایداری:
۱. فوراً کار را متوقف کنید و نیروی بیشتری وارد نکنید.
۲. به مهره بالای کمک یا قلاب‌های تحت فشار دست نزنید.
۳. افراد را از محدوده خطر دور کنید و در مسیر احتمالی حرکت فنر قرار نگیرید.
۴. اگر وضعیت مجموعه ناپایدار است، برای آزادسازی فشار شخصاً اقدام نکنید.
۵. از تعمیرکار متخصص و تجهیزات مناسب برای ارزیابی و ایمن‌سازی مجموعه کمک بگیرید.
ایمنی در این شرایط از سرعت انجام کار مهم‌تر است.
انواع فنر جمع کن خودرو و کاربرد هر مدل
فنر جمع کن‌ها از نظر سازوکار، ابعاد و نحوه مهار فنر با یکدیگر تفاوت دارند. انتخاب مدل مناسب باید براساس نوع خودرو، شکل فنر، حجم کار و امکانات ایمنی انجام شود.
فنر جمع کن دستی دوطرفه
این مدل معمولاً از دو میله رزوه‌دار و قلاب تشکیل شده است و با چرخاندن پیچ‌ها، فنر را فشرده می‌کند. برای استفاده از این ابزار، سازگاری قلاب‌ها و ظرفیت مجاز آن باید بررسی شود.
فنر جمع کن دستی بلند
این گروه برای کاربردهایی که به طول کاری بیشتری نیاز دارند قابل بررسی است؛ اما بلندتر بودن ابزار به‌تنهایی به معنی مناسب بودن آن برای هر فنر نیست.
فنر جمع کن نیمه‌هیدرولیک
در این نوع ابزار، بخشی از نیروی موردنیاز به کمک سیستم هیدرولیک تأمین می‌شود. برای تعمیرگاه‌هایی که به‌صورت مکرر با مجموعه‌های فنر و کمک‌فنر سروکار دارند، این گروه می‌تواند ارزش بررسی داشته باشد.
فنر جمع کن از داخل
این مدل از داخل فنر قرار می‌گیرد و برای برخی ساختارهایی کاربرد دارد که فضای کافی برای استفاده از قلاب‌های بیرونی وجود ندارد.
فنر جمع کن ایستاده فلکه‌ای
در مدل ایستاده، مجموعه در سازه دستگاه مهار می‌شود و مکانیزم دستگاه برای فشرده‌سازی فنر به کار می‌رود. این نوع ابزار برای تعمیرگاه‌های تخصصی و جلوبندی‌سازی‌هایی که حجم کار بالاتری دارند، قابل بررسی است.
فنر جمع کن مخصوص موتورسیکلت
فنر کمک موتورسیکلت ممکن است از نظر قطر و ساختار با فنر خودرو متفاوت باشد. به همین دلیل، استفاده از ابزار مخصوص و سازگار با همان کمک‌فنر اهمیت دارد.
برای تعمیرگاه فنر جمع کن دستی بهتر است یا ایستاده؟
انتخاب میان مدل دستی و ایستاده به حجم کار، نوع خودروها و امکانات تعمیرگاه بستگی دارد.
برای استفاده گاه‌به‌گاه: مدل دستی می‌تواند گزینه‌ای برای بررسی باشد، به شرط آنکه ظرفیت و شکل قلاب‌های آن با فنر سازگار باشد.
برای تعمیرگاه با خودروهای متنوع: بهتر است علاوه بر قیمت، دامنه سازگاری ابزار با فنرهای مورد استفاده و سهولت مهار مجموعه بررسی شود.
برای تعمیرگاه پرتردد: دستگاه ایستاده یا مدل تخصصی نیمه‌هیدرولیک می‌تواند از نظر روش کار و تکرارپذیری ارزش بررسی داشته باشد. با این حال، ایمنی به طراحی دستگاه، وضعیت نگهداری و آموزش اپراتور نیز وابسته است.
برای موتورسیکلت: باید از ابزاری استفاده شود که برای ابعاد و ساختار کمک‌فنر موتورسیکلت طراحی شده باشد.
خرید فنر جمع کن از ابزارمال؛ خرید نقدی و اقساطی ابزارآلات
انتخاب فنر جمع کن مناسب فقط به قیمت محصول وابسته نیست. سازگاری ابزار با فنر، ظرفیت مجاز، کیفیت ساخت، تجهیزات ایمنی و نوع استفاده از عوامل مهم در تصمیم‌گیری هستند.
ابزارمال، فروشگاه تخصصی ابزارآلات در خیابان امام خمینی تهران و محدوده میدان حر، امکان بررسی و تهیه ابزارآلات تخصصی و عمومی از برندهای مختلف را فراهم می‌کند. اگر برای تجهیز تعمیرگاه یا خرید ابزار موردنیاز خود برنامه‌ریزی می‌کنید، پیش از ثبت سفارش می‌توانید برای انتخاب محصول مناسب مشاوره بگیرید.
سؤالات متداول درباره نحوه استفاده از فنر جمع کن
آیا می‌توان فنر کمک‌فنر را بدون فنر جمع کن باز کرد؟
برای مجموعه‌هایی که فنر تحت فشار باید مهار شود، استفاده از روش‌های جایگزین غیراستاندارد مانند سیم، تسمه یا جک خطرناک است. از ابزار تخصصی سازگار با فنر استفاده کنید و در صورت نداشتن تجربه، کار را به تعمیرکار مجهز بسپارید.
فنر کمک‌فنر را تا چه اندازه باید جمع کرد؟
میزان فشرده‌سازی به طراحی مجموعه و دستورالعمل سازنده بستگی دارد. نباید بدون ضرورت یا فراتر از محدوده مجاز ابزار، فنر را بیشتر فشرده کرد.
آیا می‌توان فنر جمع کن دستی را با بکس بادی سفت کرد؟
فقط در صورتی که سازنده صراحتاً این روش را مجاز دانسته باشد. در غیر این صورت، استفاده از ابزار ضربه‌ای می‌تواند به اجزای فنر جمع کن آسیب برساند یا کنترل فرایند را دشوار کند.
فنر جمع کن ۲۷۰ میلی‌متری بهتر است یا ۳۷۰ میلی‌متری؟
انتخاب به طول و قطر فنر، فضای نصب و ظرفیت ابزار بستگی دارد. مدل بلندتر الزاماً برای هر خودرو مناسب‌تر نیست؛ مشخصات فنی و محدوده کاربرد هر مدل را بررسی کنید.
تفاوت فنر جمع کن و سوپاپ جمع کن چیست؟
فنر جمع کن برای مهار و فشرده‌سازی فنرهای سیستم تعلیق استفاده می‌شود، در حالی که سوپاپ جمع کن برای فنرهای سوپاپ موتور طراحی شده است. این دو ابزار کاربرد یکسانی ندارند.
برای تعمیرگاه پرکار چه نوع فنر جمع کنی مناسب است؟
مدل‌های ایستاده و برخی مدل‌های نیمه‌هیدرولیک ارزش بررسی دارند. ظرفیت، سازگاری با خودروهای تحت سرویس، امکانات ایمنی و دستورالعمل نگهداری باید در انتخاب نهایی لحاظ شوند.
فنر جمع کن موتورسیکلت با مدل خودرو تفاوت دارد؟
بله، ابعاد و ساختار کمک‌فنرها متفاوت است. باید مدلی انتخاب شود که برای کمک‌فنر موردنظر طراحی شده باشد.
