آچار آلن چیست؟ (انواع، جدول سایز و ترفند باز کردن بدون آچار)
آچار آلن یک ابزار دستی با مقطع ششضلعی است که برای باز و بسته کردن پیچهای دارای حفره ششگوش داخلی استفاده میشود. این ابزار با نامهای Hex Key، Allen Key و Allen Wrench نیز شناخته میشود و در مدلهای L شکل، T شکل، سرگرد، بلند، فوق بلند، چاقویی و سایزهای متریک و اینچی تولید میشود.
جدول سایز آچار آلن (میلیمتر و اینچ)
آچار آلنها عمدتاً در دو استاندارد میلیمتری یا متریک و اینچی تولید میشوند. انتخاب سایز مناسب اهمیت زیادی دارد، چون استفاده از آچار کوچکتر یا بزرگتر میتواند باعث لقی ابزار و آسیب دیدن حفره داخلی پیچ شود. ستهای متریک و اینچی نیز بهصورت جداگانه تولید میشوند و نباید صرفاً به دلیل نزدیک بودن اندازهها، یک سایز اینچی را جایگزین سایز میلیمتری یا برعکس کرد.
| کاربرد | سایزهای رایج میلیمتری (mm) | سایزهای رایج اینچی (inch) |
|---|---|---|
| ظریف (موبایل و الکترونیک) | 0.7, 0.9, 1.3, 1.5 | 0.028, 0.035, 0.050 |
| خانگی و دوچرخه | 2, 2.5, 3, 4, 5, 6 | 5/64, 3/32, 1/8, 5/32 |
| صنعتی و خودرو | 8, 10, 12, 14 به بالا | 5/16, 3/8, 1/2 به بالا |
نزدیک بودن یک سایز اینچی به سایز میلیمتری به معنی قابل جایگزین بودن آنها نیست. آچار باید با کمترین لقی و بدون فشار غیرعادی داخل حفره پیچ قرار بگیرد.
سایز آچار آلن رادیاتور چند است؟
برای رادیاتور نمیتوان یک سایز ثابت برای همه مدلها اعلام کرد. در بعضی شیرها و اتصالات رادیاتور ابزارهای ششگوش ۱۰ یا ۱۲ میلیمتری و در برخی مدلها اندازههای اینچی مانند 1/2 اینچ استفاده میشود. بعضی دنبالهها و اتصالات نیز به آچار مخصوص یا آچار پلهای نیاز دارند. بنابراین قبل از انتخاب ابزار، نوع شیر یا اتصال رادیاتور را بررسی کنید و اگر آچار داخل محل اتصال لق است یا بهدرستی جا نمیرود، از اعمال فشار خودداری کنید.
آچار آلن چیست و چه انواعی دارد؟
آچار آلن، که در زبان انگلیسی با نامهای Allen Key، Hex Key و Allen Wrench نیز شناخته میشود، ابزاری برای باز و بسته کردن پیچهای دارای حفره ششگوش داخلی است. طراحی ساده این ابزار باعث میشود نیروی چرخشی دست به پیچ منتقل شود و بتوان از آن در طیف گستردهای از کارهای فنی استفاده کرد. آچار آلن به همین دلیل در تعمیرات خودرو، دوچرخه، تجهیزات صنعتی، مونتاژ مبلمان و بسیاری از کارهای فنی و خانگی کاربرد دارد
انواع آچار آلن بر اساس شکل ظاهری و کاربرد
با توجه به نیازهای مختلف در صنایع و مصارف خانگی، اچار الن در مدلهای متنوعی تولید میشود که مهمترین آنها به شرح زیر هستند:
انواع اچار الن استاندارد
آچار آلن L شکل (استاندارد)
این مدل به دلیل طراحی ساده و شبیه به حرف “L”، یکی از رایجترین انواع آچار آلن محسوب میشود. در بسیاری از کاربردهای استاندارد، مانند نصب پیچهای معمولی در ماشینآلات صنعتی، مبلمان، دوچرخه و… از آچار آلن L شکل استفاده میشود.
آچار آلن T شکل (دسته دار)
این مدل به دلیل داشتن دسته افقی، گرفتن و چرخاندن ابزار را راحتتر میکند و کنترل بیشتری هنگام باز و بسته کردن پیچ به کاربر میدهد. طراحی دسته T همچنین در کارهای تکراری و زمانی که دسترسی مناسبی به پیچ وجود دارد، استفاده از ابزار را راحتتر میکند.
آچار آلن سر گرد یا توپی
آچار آلن سرگرد یا Ball End در انتهای خود طراحی کروی دارد که امکان قرار گرفتن ابزار در پیچ با زاویه نسبت به محور مستقیم را فراهم میکند. این ویژگی زمانی کاربرد دارد که دسترسی مستقیم به پیچ دشوار باشد یا قطعات اطراف مانع قرار گرفتن آچار به شکل کاملاً عمودی شوند.
برای باز کردن پیچهای بسیار سفت بهتر است ابتدا از سر صاف آچار استفاده شود که سطح تماس بیشتری با پیچ دارد.
آچار آلن سهراهی یا سه گوش
آچار آلن سهراهی که گاهی با عنوان آچار آلن سه گوش نیز شناخته میشود، معمولاً سه بازوی مجزا با سه سایز مختلف آلن دارد. این طراحی امکان دسترسی سریع به چند سایز پرکاربرد را بدون تعویض ابزار فراهم میکند. منظور از «سه گوش» در اینجا شکل کلی ابزار است و نوک هر بازو همچنان دارای پروفایل ششگوش مخصوص پیچ آلن است.
آچار آلن چاقویی یا مشتی
در آچار آلن چاقویی یا مشتی، چند سایز مختلف آلن داخل یک دسته مشترک قرار گرفتهاند و در زمان نیاز مانند ابزار تاشو باز میشوند. جمعوجور بودن، حمل آسان و کنار هم قرار گرفتن چند سایز از مزیتهای اصلی این مدل است و برای جعبه ابزار، تعمیرات عمومی و استفادههای روزمره گزینه کاربردی محسوب میشود.
آچار آلن اینچی و میلیمتری چه تفاوتی دارند؟
آچارهای آلن از نظر سایزبندی عمدتاً در دو استاندارد متریک (میلیمتری) و اینچی تولید میشوند. تفاوت اصلی این دو مدل در واحد و استاندارد اندازهگذاری پیچ است، نه میزان قدرت یا نوع کاربرد.
برای پیچهای متریک باید سایز میلیمتری متناسب و برای پیچهای اینچی باید سایز اینچی مناسب انتخاب شود. بعضی سایزهای اینچی و میلیمتری از نظر عددی به یکدیگر نزدیک هستند، اما این نزدیکی به معنی قابل جایگزین بودن آنها نیست. استفاده از سایز نامناسب میتواند باعث لقی آچار و آسیب دیدن حفره داخلی پیچ شود.
تفاوت آچار آلن ششگوش با آچار ستارهای (Torx) چیست؟
آچار آلن و آچار Torx دو ابزار با پروفایل متفاوت هستند. آچار آلن یا Hex Key دارای مقطع ششضلعی است و برای پیچهایی با حفره ششگوش داخلی استفاده میشود. در مقابل، Torx دارای پروفایل ستارهای ششپر است و برای پیچهای Torx طراحی شده است. تولیدکنندگان تخصصی ابزار نیز Hex و Torx را دو گروه جداگانه از ابزارها معرفی میکنند.
نوع دیگری از Torx با پین مرکزی وجود دارد که معمولاً با عناوینی مانند Security Torx یا Tamper-Resistant Torx شناخته میشود. ابزار مخصوص این پیچها دارای سوراخ مرکزی است تا روی پین پیچ قرار بگیرد.
نکته مهم: آچار آلن و Torx جایگزین یکدیگر نیستند. حتی اگر یک سایز آلن ظاهراً داخل پیچ Torx قرار بگیرد، استفاده از ابزار نامتناسب میتواند باعث آسیب دیدن پروفایل پیچ یا ابزار شود.
مطالعه بیشتر: چگونه بهترین بیت پیچ گوشتی را انتخاب کنیم؟
کاربردهای آچار آلن چیست؟
کاربرد آچار آلن در تعمیر و نگهداری خودرو و دوچرخه
آچار آلن در تعمیرات خودرو و دوچرخه برای باز و بسته کردن پیچهای دارای حفره ششگوش داخلی استفاده میشود. در خودرو بسته به طراحی قطعه ممکن است این نوع پیچ در بخشهای مختلف دیده شود. در دوچرخه نیز آچار آلن یکی از ابزارهای پرکاربرد است و برای تنظیم یا باز و بسته کردن اتصالاتی مانند بست زین، فرمان، ترمز و بخشهای مختلف دوچرخه استفاده میشود.
استفاده از آچار آلن برای شیر اهرمی و رادیاتور
در بسیاری از شیرهای اهرمی، پیچ نگهدارنده دسته دارای حفره ششگوش داخلی است و با آچار آلن باز یا بسته میشود. سایز مورد نیاز به برند و مدل شیر بستگی دارد و یک اندازه ثابت برای همه شیرها وجود ندارد. برای نمونه، در مستندات رسمی Kohler بسته به مدل شیر از Hex Key سایز ۲.۵ میلیمتر، 3/32 اینچ یا 1/8 اینچ استفاده شده است.
کاربرد آچار آلن در مونتاژ مبلمان و لوازم خانگی
آچار آلن یکی از ابزارهای رایج برای مونتاژ بسیاری از مبلمانهای آماده، میز، صندلی، تخت و تجهیزات دارای پیچ آلن است. طراحی جمعوجور این نوع پیچ امکان استفاده در اتصالاتی را فراهم میکند که ظاهر مرتب و فضای نصب محدود اهمیت دارد.
در بعضی لوازم خانگی و تجهیزات نیز در صورت استفاده سازنده از پیچهای دارای حفره ششگوش داخلی، برای باز و بسته کردن آنها به آچار آلن نیاز خواهد بود.
کاربرد آچار آلن در ماشینآلات و تجهیزات فنی
در ماشینآلات، تجهیزات کارگاهی و مجموعههای مکانیکی نیز از پیچهای دارای حفره ششگوش داخلی استفاده میشود. بسته به محل قرارگیری پیچ، سایز و میزان نیروی مورد نیاز میتوان از آچار L شکل، T شکل، مدل بلند یا سریهای Hex مناسب استفاده کرد. در اتصالاتی که مقدار گشتاور بستن اهمیت دارد، باید از ابزار مناسب و مقدار گشتاور تعیینشده توسط سازنده تجهیز استفاده شود.
کاربرد آچار آلن در تعمیرات مکانیکی
اگر آچار آلن نداشتیم چکار کنیم؟
اگر آچار آلن مناسب در دسترس ندارید، بهترین راه استفاده از ابزار دیگری با پروفایل Hex و دقیقاً همان سایز پیچ است. استفاده از ابزاری که داخل پیچ لق میزند میتواند گوشههای حفره را خراب کند و باز کردن پیچ را دشوارتر کند.
جایگزین آچار آلن چیست؟
بیت Hex هماندازه: اگر سری یا بیت ششگوش دقیقاً هماندازه پیچ دارید، میتوانید آن را با دسته پیچگوشتی، جغجغه یا ابزار سازگار استفاده کنید.
پیچگوشتی دوسو فقط در شرایط محدود: اگر پیچ بسیار سفت نیست و نوک پیچگوشتی بدون لقی روی دو ضلع مقابل حفره قرار میگیرد، ممکن است برای یک باز کردن موقت قابل استفاده باشد. با این حال این روش احتمال آسیب به پیچ را افزایش میدهد و برای پیچهای سفت یا حساس توصیه نمیشود.
از آچار Torx یا سایز نزدیک استفاده نکنید: قرار گرفتن ظاهری ابزار داخل پیچ به معنی درست بودن سایز نیست. حتی سایزهای متریک و اینچی نزدیک نیز الزاماً جایگزین یکدیگر نیستند. Park Tool نیز نشان میدهد برای مثال یک Hex سه میلیمتری ممکن است ظاهراً به اندازه 1/8 اینچ نزدیک باشد، اما این دو اندازه یکسان نیستند.
اگر پیچ سفت، زنگزده یا حفره آن آسیب دیده است، بهتر است به جای وارد کردن نیروی بیشتر از روشهای مخصوص باز کردن پیچ هرز شده استفاده کنید.
برای مشاهده مدلهای موجود و مقایسه مشخصات و قیمت میتوانید به صفحه خرید آچار آلن و ست آچار آلن مراجعه کنید.

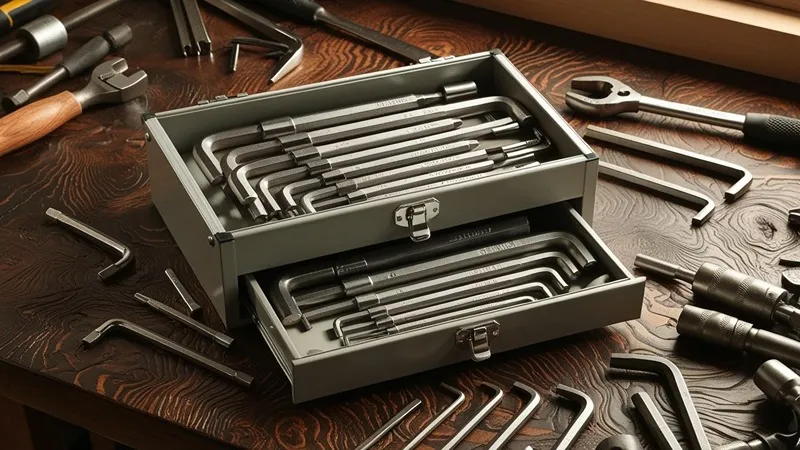

مزایا و معایب ست آچار آلن
اگر با پیچهای مختلف کار میکنید، خرید یک ست آچار آلن میتواند کاربردیتر از تهیه چند آچار تکی باشد.
مزایا: داشتن چند سایز در یک مجموعه، دسترسی سریعتر به سایز مورد نیاز، نگهداری منظمتر ابزار و در بسیاری از موارد صرفه اقتصادی بهتر نسبت به خرید چند آچار جداگانه.
معایب: ممکن است بخشی از سایزهای موجود در ست هیچوقت استفاده نشوند. همچنین در ستهای بیکیفیت، دقت ابعادی یا کیفیت ساخت همه سایزها الزاماً یکسان نیست.
اگر فقط با یک یا دو سایز مشخص کار میکنید، خرید آچار تکی باکیفیت نیز میتواند انتخاب منطقیتری باشد.
راهنمای انتخاب آچار آلن مناسب
برای انتخاب آچار آلن مناسب، قبل از هر چیز باید سایز و استاندارد پیچ را مشخص کنید. آچار باید بدون لقی محسوس داخل حفره ششگوش پیچ قرار بگیرد.
- سایز و استاندارد: مشخص کنید پیچ متریک است یا اینچی و سایز دقیق آن را انتخاب کنید.
- شکل آچار: مدل L شکل برای کاربردهای عمومی مناسب است. مدل T شکل گرفتن و چرخاندن ابزار را راحتتر میکند. مدل بلند و فوق بلند برای دسترسی به پیچهای عمیق کاربرد دارد و مدل سرگرد برای بعضی موقعیتهایی که دسترسی مستقیم دشوار است مفید است.
- تکی یا ست: اگر معمولاً با یک سایز مشخص کار میکنید، آچار تکی میتواند کافی باشد. برای تعمیرات عمومی و کار با پیچهای مختلف، یک ست چندسایزی انتخاب کاربردیتری است.
- کیفیت ساخت: دقت ابعادی، جنس مناسب، عملیات حرارتی و کیفیت ساخت ابزار روی دوام و نحوه درگیری آن با پیچ تأثیر دارند.
آچار آلن بکسی یا Hex Bit Socket
آچار آلن بکسی یا سری بکس آلن، ترکیبی از یک سری ششگوش و پایه بکس است که روی جغجغه، دسته بکس یا ابزار سازگار نصب میشود. این مدل برای کارهایی مناسب است که استفاده از جغجغه یا ابزار بکس نسبت به آچار L شکل راحتتر است.
هنگام انتخاب سری بکس آلن باید علاوه بر سایز Hex، اندازه درایو بکس و میزان گشتاور مجاز ابزار نیز در نظر گرفته شود.
آچار آلن همهکاره چیست؟
عبارت «آچار آلن همهکاره» معمولاً به یک آچار با یک سایز مشخص اشاره نمیکند. این عنوان بیشتر برای ستهای چندسایزی، مدلهای چاقویی یا ابزارهای چندسر به کار میرود که چند سایز آلن را در یک مجموعه در اختیار کاربر قرار میدهند.
آیا میتوان آچار آلن دستساز درست کرد؟
ساخت آچار آلن دستساز برای پیچهای حساس توصیه نمیشود. ابزار باید مقطع ششگوش، سایز دقیق و استحکام مناسبی داشته باشد تا بدون لقی داخل پیچ قرار بگیرد. استفاده از ابزار دستساز یا سایز نامناسب میتواند باعث آسیب دیدن حفره داخلی پیچ شود. اگر فقط برای یک بار به ابزار نیاز دارید، استفاده از Bit Hex دقیق یا تهیه آچار تکی همان سایز انتخاب مطمئنتری است.
جدول مقایسه انواع اچار الن
ر ادامه یک جدول مقایسهای ارائه شده است که انواع اچار الن ، طرح/شکل آنها، کاربردها و ویژگیهای برجستهشان را به طور خلاصه نمایش میدهد:
| نوع آچار آلن | طراحی | مناسب برای | مزیت اصلی |
|---|---|---|---|
| L شکل | دو بازوی کوتاه و بلند | تعمیرات عمومی، مونتاژ و کارهای فنی | ساده، کمجا و کاربردی |
| T شکل | دسته افقی T | کارهای تکراری و دسترسی مستقیم به پیچ | گرفتن راحتتر و کنترل بهتر |
| بلند و فوق بلند | بازوی بلندتر | پیچهای عمیق یا دور از دسترس | دسترسی بیشتر |
| سرگرد Ball End | انتهای کروی | پیچهایی که دسترسی مستقیم به آنها دشوار است | امکان کار در زاویه |
| سهراهی | سه بازو با چند سایز | دسترسی سریع به چند سایز پرکاربرد | چند سایز در یک ابزار |
| چاقویی یا مشتی | چند آچار تاشو داخل یک دسته | تعمیرات عمومی و حمل در جعبه ابزار | جمعوجور و قابل حمل |
| بکسی Hex Bit Socket | سری Hex روی پایه بکس | استفاده همراه جغجغه یا دسته بکس | سازگاری با ابزار بکس |
اگر در حال تجهیز یک تعمیرگاه هستید، فهرست تجهیزات مکانیکی مورد نیاز برای راهاندازی تعمیرگاه خودرو میتواند در انتخاب سایر ابزارهای ضروری به شما کمک کند.
جمع بندی
آچار آلن برای باز و بسته کردن پیچهای دارای حفره ششگوش داخلی استفاده میشود و انتخاب درست آن بیش از هر چیز به سایز پیچ، متریک یا اینچی بودن، نوع دسترسی و شکل ابزار بستگی دارد.
مدل L شکل برای بسیاری از کارهای عمومی مناسب است، T شکل کنترل راحتتری ایجاد میکند، مدل بلند برای نقاط عمیق کاربرد دارد و Ball End در شرایطی که دسترسی مستقیم سخت است مفید خواهد بود.
مهمترین نکته این است که آچار بدون لقی محسوس داخل پیچ قرار بگیرد و آچار آلن با Torx یا سایز اینچی و متریک نامتناسب جایگزین نشود.
سوالات متداول
آچار آلن چیست و چه کاربردی دارد؟
آچار آلن یا Hex Key ابزاری با مقطع ششضلعی است که برای باز و بسته کردن پیچهای دارای حفره ششگوش داخلی استفاده میشود. این ابزار در تعمیرات، مونتاژ مبلمان، دوچرخه، خودرو و تجهیزات مکانیکی کاربرد دارد.
تفاوت آچار آلن و آچار ستارهای چیست؟
آچار آلن دارای پروفایل ششضلعی است، اما Torx دارای پروفایل ستارهای ششپر است. این دو ابزار برای دو نوع پیچ متفاوت طراحی شدهاند و بهتر است به جای یکدیگر استفاده نشوند.
گر آچار آلن نداشته باشیم چه جایگزینی میتوان استفاده کرد؟
بهترین جایگزین، یک Bit Hex یا ابزار ششگوش با دقیقاً همان سایز پیچ است. استفاده از پیچگوشتی، Torx یا سایز نزدیک ممکن است به حفره پیچ آسیب بزند. برای پیچهای سفت یا حساس بهتر است ابزار صحیح همان سایز تهیه شود.
بهترین جنس برای آچار آلن چیست؟
آچارهای آلن با آلیاژهای مختلفی مانند فولاد S2 و کروم وانادیوم تولید میشوند. کیفیت نهایی فقط به نام آلیاژ بستگی ندارد و عواملی مانند عملیات حرارتی، سختی مناسب، دقت ابعادی و کیفیت ساخت نیز در دوام ابزار نقش مهمی دارند.
چرا آچار آلن هنگام فشار زیاد میشکند یا تغییر شکل میدهد؟
اعمال نیروی بیشتر از ظرفیت ابزار، کیفیت ساخت نامناسب، فرسودگی آچار، استفاده از سایز اشتباه یا استفاده نادرست از بخش Ball End میتواند احتمال آسیب دیدن ابزار یا پیچ را افزایش دهد. اگر پیچ بسیار سفت است، قبل از افزایش نیرو باید از صحیح بودن سایز و ابزار مطمئن شوید.
آیا آچار آلن اینچی و میلیمتری را میتوان جای یکدیگر استفاده کرد؟
خیر. حتی اگر بعضی سایزهای اینچی و میلیمتری بسیار به هم نزدیک باشند، الزاماً یکسان نیستند. استفاده از سایز نامتناسب میتواند باعث لقی ابزار و آسیب دیدن حفره داخلی پیچ شود.
